Displayer och indikatorer
Displayer och indikatorer
Indikering för min. oljenivå
När motorn startas meddelar displayen på instrumentpanelen när oljenivån är på minimilägetMOTOROLJA.
Den första varningen kan du ta bort genom att trycka på strömställaren 1 "OK".
De följande varningarna försvinner automatiskt efter cirka trettio sekunder.
Instrumentpanel A
Tänds när tändningen aktiveras. När vissa indikeringar tänds visas även ett meddelande.
Varvräknare 5
(skalstreck × 1 000)

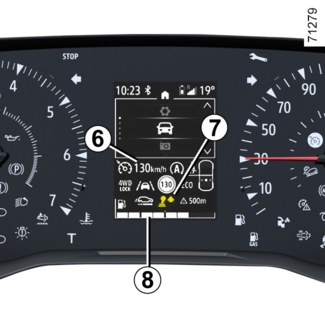

Display för automatväxellåda 7
Bränslenivåmätare 8
Bränslenivån anges med lysande punkter. När den står på miniminivån lyser inte strecken
och varningsindikeringen för låg bränslenivå blinkar eller tänds på vissa bilar.
Hastighetsmätare 9
(km eller miles i timmen)
Reglera din hastighet enbart med hjälp av hastighetsmätaren 6 eller 9.
Vid skillnad mellan hastighetsmätarna, se den godkända hastighetsmätaren 9 och kontakta en märkesrepresentant.
Hastighetsvarning
Varningslampan
tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.
tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.
Instrumentpanel B
Tänds när tändningen aktiveras. När vissa indikeringar tänds visas även ett meddelande.
Du kan anpassa din instrumentpanel vad gäller innehåll och färger, beroende på utrustningsnivå.
För bilar med multimediaskärm, se multimediasystemets bruksanvisning.
Bilar utan multidisplay
- Slå av tändningen och tryck på reglaget 2 tills du kan välja fordonsfliken 10.
- Tryck på reglage 3 eller 4 för att komma till "Inställningar" och tryck sedan på strömställare 1 "OK".
- Upprepa samma åtgärd för att nå "INSTRUMENT", sedan "Enheter".
Varvräknare 11
(skalstreck × 1 000)
Kylvätsketemperaturmätare och varningslampa 12
Vid normal användning ska kontrollampan 13 vara före det röda området 12. Den kan närma sig området vid "intensiv" körning. Risk föreligger först när indikeringen
tänds, ett meddelande visas på instrumentpanelen och en ljudsignal hörs.
tänds, ett meddelande visas på instrumentpanelen och en ljudsignal hörs.
Färddator 14
Beräknad körsträcka med kvarvarande bränsle 15
Värdet visas efter att du har kört 400 meter FÄRDINSTÄLLNINGAR.
Vägmätare 16
Indikator för körstil 17
Hastighetsvarning
Varningslampan tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.
tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.

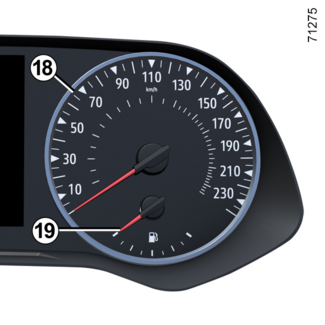

Hastighetsmätare 18
Bränslenivåmätare 19
Om nivån är på minimiläget lyser indikeringen
, som är inbyggd i mätaren, orange och en ljudsignal hörs. Tanka snarast.
, som är inbyggd i mätaren, orange och en ljudsignal hörs. Tanka snarast.

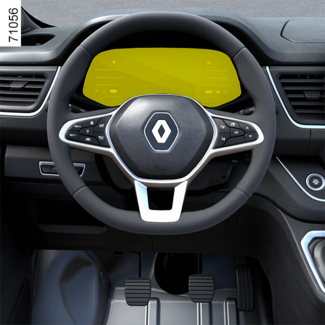

Instrumentpanel C
Tänds när tändningen aktiveras.
När vissa indikeringar tänds visas även ett meddelande.
Du kan anpassa din instrumentpanel vad gäller innehåll och färger, beroende på bil.
För mer information, se utrustningens instruktionsbok.
Varvräknare 1
(skalstreck × 1 000)
Den ser olika ut beroende på de valda inställningarna för instrumentpanelen. Beroende
på vald stil kanske den inte visas.
Hastighetsmätare 2
Beroende på vilken stil som valts varierar displayen.
Hastighetsvarning
Varningslampan tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.
tänds tillsammans med en ljudsignal. Den här ljudsignalen hörs när hastighetsgränsen
överskrids. För mer information: IGENKÄNNING AV VÄGSKYLTAR.
Multimediainformation 3
Beroende på utrustningsnivå kan du visa information på multidisplayen (kompass, telefon,
navigering osv.).
För mer information, se multimediasystemets instruktionsbok.
Kylvätsketemperaturmätare och varningslampa 5
Vid normal användning ska kontrollampan 5 vara placerad före zon 4.
Den kan närma sig området vid "intensiv" körning.
Risk föreligger först när indikeringen tänds, ett meddelande visas på instrumentpanelen och en ljudsignal hörs.
tänds, ett meddelande visas på instrumentpanelen och en ljudsignal hörs.
Beräknad körsträcka med kvarvarande bränsle 6
Värdet visas efter att du har kört 400 meter FÄRDINSTÄLLNINGAR.
Bränslenivåmätare 7
Om nivån är på minimiläget lyser indikering som är inbyggd med orange färg, samtidigt som en ljudsignal hörs.
som är inbyggd med orange färg, samtidigt som en ljudsignal hörs.
Tanka snarast.

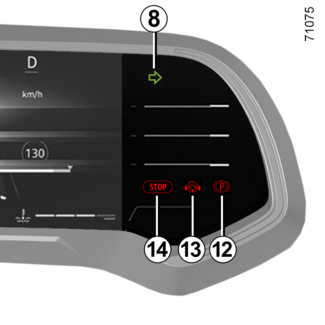

Vänster mätarområde
Körriktningsvisare 8
Varningslampa 9KONTROLL OCH VARNINGSINDIKERINGAR
Indikering om att det är för lite luft i däcken 10ÖVERVAKNINGSSYSTEM FÖR DÄCKTRYCK
Indikering för airbag 11KOMPLETTERANDE KROCKSKYDDSSYSTEM TILL SÄKERHETSBÄLTEN FRAM
Höger mätarområde
Varningslampa för ansatt parkeringsbroms 12PARKERINGSBROMS
Varningslampa för detektering av "släpp ratten" 13VARNING FÖR ATT PÅKALLA FÖRARENS UPPMÄRKSAMHET
Varningslampa för omedelbart stopp 14KONTROLL OCH VARNINGSINDIKERINGAR
