BACKKAMERA
Funktion

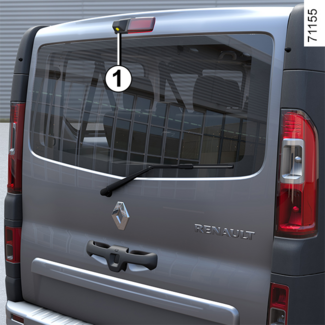

När backväxeln är ilagd visar kameran 1 på bakluckan eller slagdörren (beroende på bil) en bild av området bakom bilen antingen i backspegeln 2 eller på multimediadisplayen 3 (beroende på bil), tillsammans med två rörliga eller fasta hjälplinjer 4 och 5.
Obs! Se till att backkameran inte är övertäckt (av smuts, lera, snö, kondens osv.).
Funktionen är ett extra hjälpsystem. Den kan alltså aldrig befria föraren från ansvar och skyldighet att visa uppmärksamhet.
Föraren bör alltid vara beredd på plötsliga händelser som kan inträffa under körningen. Kontrollera alltid att inga små, smala föremål (barn, djur, barnvagn, cykel, sten, stolpe osv.) finns i döda vinkeln vid manövern.
Inställningar
(kan variera från bil till bil)
När motorn är igång kan du använda multimediaskärmen 3 för att lägga till eller ta bort stödlinjer och ändra kamerainställningar (ljusstyrka, kontrast osv.). För mer information, se multimediasystemets instruktionsbok.
Rörlig mall 4
(kan variera från bil till bil)
Den visas i blått på multimediedisplayen 3. Den visar bilens bana utifrån rattens läge.
Fast mall 5
Den fasta mallen består av färgmarkeringar A, B och C som anger avståndet bakom bilen:
- A (röd) cirka 30 centimeter från bilen;
- B (gul) cirka 70 centimeter från bilen;
- C (grön) cirka 150 centimeter från bilen.
Den här mallen förblir fast och anger bilens bana om hjulen är i linje med bilen.
Det här systemet används med hjälp av en eller flera mallar (rörlig för banan och fast för avståndet). När det röda området uppnåtts, ta hjälp av skärmens bild för att stanna på exakt plats.
Driftstörning
När backväxeln är ilagd visas, om systemet upptäcker ett driftsfel, en svart skärm tillfälligt på multimediaskärmen 3.
Detta kan bero på ett fel på kameran eller skärmen (klarhet, frusen bild, fördröjda kommunikationer osv).
Om den tillfälliga visningen av den svarta skärmen kvarstår, kontakta en auktoriserad återförsäljare.
Skärmen visar en omvänd bild.
Mallarna är en återgivning som visas på ett plant underlag. Den här informationen ska inte tas med i beräkningen när de läggs över ett vertikalt föremål eller ett föremål på marken.
Föremålen som visas på skärmen kan vara förvrängda.
Vid alltför starkt ljus (snö, bil i direkt solsken etc.) kan kameran störas.
När bakdörrarna är öppna eller inte ordentligt stängda visas meddelandet ”Bagageluckan öppen” och, beroende på bil, försvinner kameravisningen.
Skillnad mellan uppskattat och faktiskt avstånd

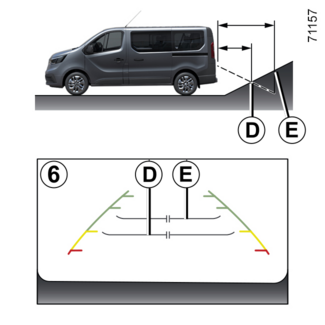

Backning mot en brant uppförsbacke
De fasta vägledningslinjerna 6 får avstånden att se närmare ut än de faktiskt är.
Föremålen som visas på skärmen är längre bort i backen än de verkar.
Om skärmen exempelvis visar ett föremål vid D är det egentligen vid E.

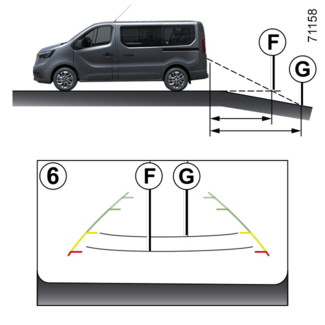

Backning mot en brant nedförsbacke
De fasta vägledningslinjerna 6 får avstånden att se längre bort ut än de faktiskt är.
I en backe är de avbildade föremålen alltså närmare än de verkar.
Om skärmen exempelvis visar ett föremål vid G är det egentligen vid F.

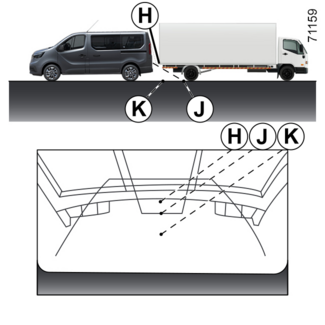

Backning mot ett utstickande föremål
På skärmen verkar positionen H vara längre bort än positionen J. Positionen H är dock på samma avstånd som positionen K.
Bilens bana, som anges av de fasta och rörliga vägledningslinjerna, tar inte hänsyn till föremålets höjd. Det finns risk för att bilen kolliderar med föremålet när du backar mot positionen K.
