VARNINGSSYSTEM FÖR DÖDA VINKELN
Beroende på bil finns det två typer av varningssystem för döda vinkeln:
- Systemet A: Använder information från ultraljudssensorer monterade i bilens stötdämpare. När det är aktiverat kan systemet A identifieras genom att indikatorlampan 1 blinkar varje gång motorn startar.
- Systemet B: Använder information från radargivarna på båda sidor av den bakre stötfångaren. När det är aktiverat kan systemet B identifieras genom att indikatorlampan 1 inte blinkar varje gång motorn startar.
A-system

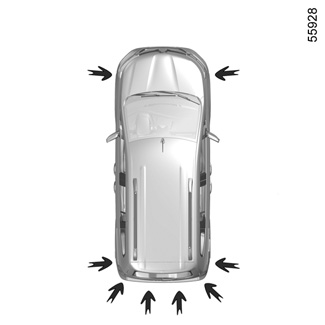

Med hjälp av informationen från ultraljudssensorerna som är utmärkta av pilarna 2 och sitter placerade på bilens stötfångare, uppmärksammar systemet föraren när ett fordon registreras i avkänningsområdet C.
Systemet aktiveras när bilens hastighet uppgår till mellan 30 och 130 km/h.
Denna funktion fungerar som en extra hjälp vid körningen. Funktionen är under inga omständigheter avsedd att befria föraren från ansvar och skyldighet att visa uppmärksamhet. Föraren ska hela tiden ha fullständig kontroll över bilen.
A-system
(forts.)
ANM.:
Se till att ultraljudssensorerna på stötfångarna inte är täckta av smuts, lera, snö osv.
Om en av sensorerna är täckt visas meddelandet ”Sidoradar ingen sikt” på instrumentpanelen. Rengör ultraljudssensorzonerna.
Indikator 1

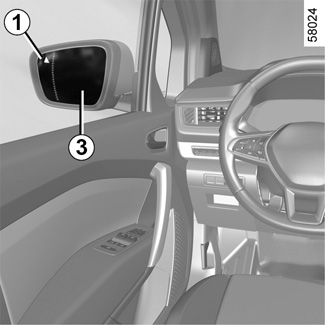

En indikatorlampa 1 sitter på de båda backspeglarna 3.
Anm.: Rengör backspeglarna 3 regelbundet så att indikatorerna 1 syns.
Funktion

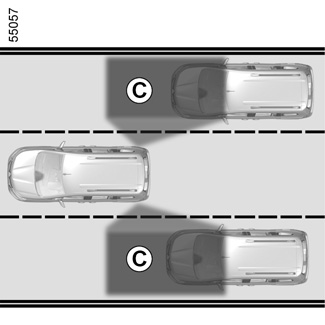

Funktionen varnar dig om hastigheten ligger mellan ca 30 och 130 km/h och ett annat fordon befinner sig i döda vinkeln C och rör sig i samma riktning som din bil.
Om du kör om en bil tänds endast kontrollampan 1 om bilen förblir i döda vinkeln under en längre tid C.
A-system
(forts.)

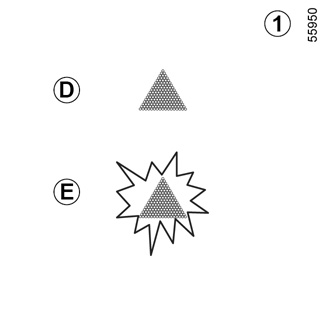

Display D
Första varningen: När körriktningsvisaren inte är aktiverad, indikerar 1 varningslampan att en bil har registrerats i döda vinkeln.
Display E
Körriktningsvisaren är aktiverad, 1-kontrollampan blinkar när funktionen upptäcker ett fordon i området för döda vinkeln och/eller om ett fordon närmar sig snabbt bakifrån på den sida som du har vridit ratten åt. Om du stänger av färdriktningsvisaren visas den första varningen (display D).
Automatisk inaktivering av systemet
- Vid körning på väg med skarpa kurvor
- när du backar.
- när hastigheten understiger 30 km/h.
- när hastigheten överstiger 130 km/h.
Om bilen har en dragkrok som känns igen av systemet visas ett meddelande ”Släp: Sidoavkänning AV” på instrumentpanelen som visar att funktionen inte är aktiverad. Kontakta din märkesrepresentant om du vill ha hjälp med val av utrustning som passar till din bil.
B-system

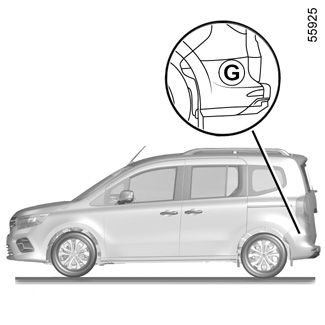

Med hjälp av informationen från sensorerna som är installerade på vardera sida om stötfångaren bak (område G) varnar funktionen föraren i följande fall:
- när ett annat fordon befinner sig i avkänningsområdet C
och/eller
- när det föreligger en risk för kollision med ett fordon som befinner sig i området F och som kör fortare än du.
Funktionen varnar dig när bilen körs i en hastighet över 15 km/h.
ANM.:
Kontrollera att G-området runt radarna på båda sidor om den bakre stötfångaren inte hindras (av smuts, lera, snö osv.)
Om en sensor skyms visas meddelandet ”Sidoradar ingen sikt” på instrumentpanelen. Rengör radarområdet.
Denna funktion fungerar som en extra hjälp vid körningen. Funktionen är under inga omständigheter avsedd att befria föraren från ansvar och skyldighet att visa uppmärksamhet. Föraren ska hela tiden ha fullständig kontroll över bilen.
B-system
(forts.)
Indikator 1
En indikatorlampa 1 sitter på de båda backspeglarna 3.
Anm.: Rengör backspeglarna 3 regelbundet så att indikatorerna 1 syns.
Funktion
Funktionen varnar dig när bilens hastighet överskrider 15 km/h:
- när ett annat fordon befinner sig i döda vinkelns avkänningsområde C och rör sig i samma färdriktning som du

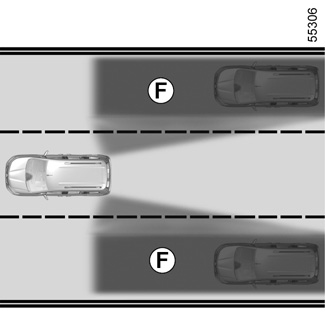

- när ett fordon närmar sig snabbt bakom bilen i en annan fil inom avkänningsområdet F.
Om du kör om en bil tänds endast kontrollampan 1 om bilen förblir i döda vinkeln under en längre tid C.
Funktionen varnar inte föraren om de andra fordonen är stillastående.
B-system
(forts.)

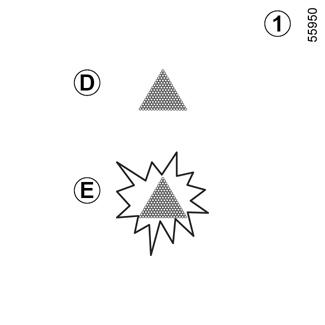

Display D
Första varningen: körriktningsvisaren är inte aktiverad, 1-kontrollampan visar att ett fordon befinner sig i området för döda vinkeln och/eller att fordonet närmar sig snabbt bakifrån i en närliggande fil.
Display E
Körriktningsvisaren är aktiverad, 1-kontrollampan blinkar när funktionen upptäcker ett fordon i området för döda vinkeln och/eller om ett fordon närmar sig snabbt bakifrån på den sida som du har vridit ratten åt. Om du stänger av färdriktningsvisaren visas den första varningen (display D).
Automatisk inaktivering av systemet
- Vid körning på väg med skarpa kurvor
- vid backning.
Om bilen har en dragkrok som känns igen av systemet visas ett meddelande ”Släp: Sidoavkänning AV” på instrumentpanelen som visar att funktionen inte är aktiverad. Kontakta din märkesrepresentant om du vill ha hjälp med val av utrustning som passar till din bil.
System A och B
Aktivering/inaktivering
Bilar med multimediaskärm 4
Se multimediasystemets instruktionsbok för att aktivera eller inaktivera funktionen.
Välj ” ON” eller ” OFF”.
Bilar som inte är har multimediaskärm

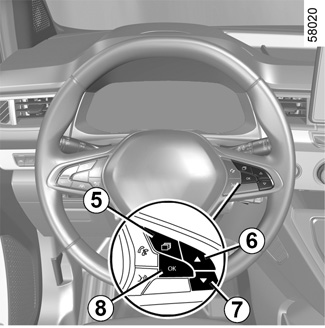

- Stanna bilen och tryck på brytaren 5 tills du kan välja fliken ”Fordon”;
- Tryck på reglaget 6 eller 7 flera gånger för att komma till menyn ”Inställningar”. Tryck på omkopplaren 8 OK,
- Tryck på reglaget 6 eller 7 flera gånger för att komma till menyn ”KÖR ASSISTANS”. Tryck på omkopplaren 8 OK,
- Tryck på 6 eller 7 flera gånger för att öppna menyn ”Varnare döda vinkeln” och tryck på reglaget 8 OK .
- Tryck en gång till på reglaget 8 OK för att aktivera eller inaktivera funktionen.
= funktion igång
< funktion avstängd
Då motorn startas hittar systemet tillbaka till det läge som användes då bilen stängdes av.
Systemets detektionskapacitet är inställd efter standardiserad vägbredd. När du kör i ett smalt körfält kan funktionen varna dig när ett fordon registreras flera körfält bort.
System A och B
(forts.)
Driftstörning
Om systemet upptäcker ett fel visas meddelandet ”Kontrollera sidoradar” på instrumentpanelen. Kontakta en auktoriserad återförsäljare.
På grund av radargivarna eller ultraljudssensorerna (beroende på bil) som är placerade bakom stötfångaren är det lämpligt att överlåta alla arbeten på stötfångaren (reparation, byte, lackarbete osv.) till en fackman.
- Systemets detektionskapacitet är inställd efter standardiserad vägbredd. Om du kör på en bredare väg finns risk att systemet inte upptäcker ett fordon i döda vinkeln.
- Vid starka elektromagnetiska vågor (t.ex. under högspänningsledningar) eller svåra väderförhållanden (kraftigt regn, snö osv.) kan tillfälliga störningar uppstå i systemet. Var extra uppmärksam på trafiksituationen.
Risk för olycka.
Denna funktion fungerar som en extra hjälp vid körningen. Funktionen är under inga omständigheter avsedd att befria föraren från ansvar och skyldighet att visa uppmärksamhet. Föraren ska hela tiden ha fullständig kontroll över bilen.
Föraren måste alltid anpassa hastigheten efter trafikförhållandena, oberoende av vilka anvisningar systemet ger.
Systemet kan aldrig likställas med en hinderdetektor eller ett antikrocksystem.
Ingrepp/reparationer av systemet
- Vid en kollision kan radargivarna eller ultraljudssensorernas (beroende på bil) inställning ändras, vilket kan påverka deras funktion. Inaktivera funktionen och rådgör med din märkesrepresentant.
- Alla arbeten (reparationer, byten osv.) i området kring radargivarna eller ultraljudssensorerna (beroende på bil) får enbart utföras av en behörig reparatör.
Endast en märkesrepresentant kan åtgärda fel i systemet.
Vid störningar i systemet
Vissa omständigheter kan störa eller försämra systemets funktion, såsom:
- Komplicerad omgivning (metallbroar, tunnlar, vägar med hinder i vägrenen osv.);
- dåliga klimatförhållanden (snö, hagel, ishalka m.m.);
Risk för falsklarm och missade varningar
Om systemet fungerar onormalt ska du inaktivera det och kontakta en märkesrepresentant.
Begränsning av systemets funktion
- Området kring radargivarna eller ultraljudssensorerna (beroende på bil) måste vara rent och utan ändringar för att systemet ska kunna fungera felfritt.
- Systemet kan inte känna av små objekt (motorcyklar, cyklar, fotgängare osv.) som rör sig i närheten av bilen.
- När du kör in i en kurva kan radargivarna eller ultraljudssensorerna (beroende på bil) ibland tillfälligt sluta registrera fordon i anslutande körfält.
- Funktionens varning kan fördröjas om två andra fordon närmar sig bakifrån bredvid varandra i anslutande körfält (på en väg med tre körfält) i en mycket högre hastighet än den du kör i.
- Systemet kanske inte varnar för fordon som kör i helt andra hastigheter.
- Om bilen körs om av ett långt fordon (t.ex. långtradare som kör om i ungefär samma hastighet som du kör din bil i) kan systemet avbryta varningen innan omkörningsmanövern är slutförd.
- Bilen körs på en krokig väg.
Avstängning av funktionen
Du måste stänga av funktionen om:
- Det har skett skador i området där radargivarna eller ultraljudssensorerna (beroende på bil) är placerade.
- Bilen har en dragkrok som inte känns igen av systemet.
