Displayer och indikatorer
Displayer och indikatorer
Urval av vyer

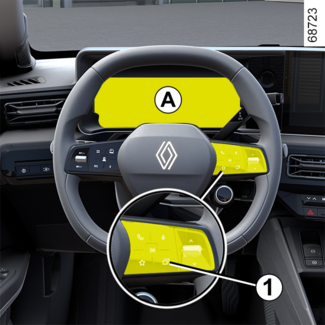

Beroende på bil, använd reglaget 1 för att bläddra i och välja de olika vyerna på instrumentpanelen A eller B.
Flera vyer föreslås:
- laddningsvy: visar räckvidden, batteriprocent och återstående laddningstid på instrumentpanelen endast när fordonet laddas;
- klassisk vy: visar hastighet, aktiva körhjälpmedel, informationsområde och, beroende på fordon, effektmätaren på instrumentpanelen;
- navigationsvy: visar hastigheten, aktiva körhjälpmedel och informationsområdet på instrumentpanelen. Den duplicerar även vägkartan från multimediasystemet på hela instrumentpanelen;
- realistisk scen: visar hastigheten, aktiva körhjälpmedel, informationsområde samt din bil och dess omgivning (filer, fordon runt dig, osv.) på instrumentpanelen;
- minimumvy: visar endast viktig information, hastigheten, aktiva körhjälpmedel och informationsområdet på instrumentpanelen.
Instrumentpanel A
Den tänds när förardörren öppnas. När vissa indikeringar tänds visas även ett meddelande.
Du kan anpassa din instrumentpanel vad gäller innehåll och färger, beroende på bil.
För mer information, se multimediasystemets instruktionsbok.

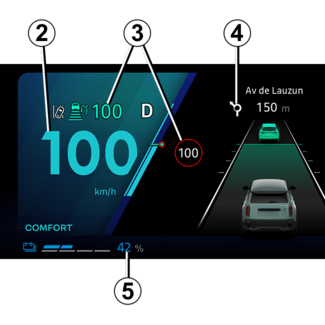

Hastighetsmätare 2
Hörbart larm om för hög hastighet
Beroende på utrustningsnivå och land visas en indikering
samt en ljudsignal hörs. Denna ljudsignal hörs när bilen kör i en hastighet över
120 km/h.
samt en ljudsignal hörs. Denna ljudsignal hörs när bilen kör i en hastighet över
120 km/h.
Denna indikering lyser så länge bilen kör snabbare än 120 km/h.
Information om körhjälpmedel 3
Information om pågående navigering 4
Beroende på utrustningsnivå kan du visa information från multimediaskärmen (kompass,
telefon, navigering osv.) eller information från färddatorn.
För mer information, se multimediasystemets instruktionsbok.
Batteriinformation 5 (motorbatteriets laddningsnivå, beräknad räckvidd)

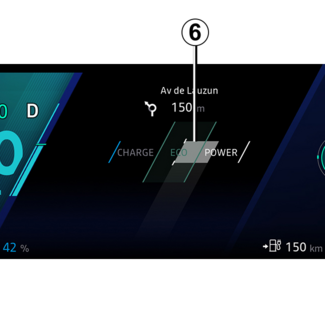

Effektmätare 6
Vägmätare 7
Varningslampa för nivå av regenerativ bromsning 9
Informationsområde 8
Beroende på bil kan du använda reglaget 10 för att bläddra i och välja olika widgets på instrumentpanelen A:
- färddator (registrering av körsträcka, förbrukning, osv).
- information om telefon, multimedia (vilken ljudkälla som spelas för närvarande osv.).
- bilinformation (varningsmeddelanden, osv.).
- ...
Kontrollampa för koppling av laddningskabeln 11
Den tänds när laddningskabeln kopplas till bilen.
Laddningsnivå 12
Mätaren anger mängden energi som återstår.
Återstående laddningstid 13
Motorbatteriets laddningsnivå 14
Reservgräns
När drivbatteriets laddning når cirka 7 % eller, beroende på bil, ungefär 12 %, börjar
mätaren och kontrollampan 15
lysa gult och en ljudsignal hörs.
lysa gult och en ljudsignal hörs.
Optimera räckvidden .
Gräns för omedelbart stopp
När laddningsnivån når cirka 4 % eller, beroende på bil, cirka 6 %, hörs ett pip igen
och mätaren lyser rött eller, beroende på bil, 30 sekunder efter att mätaren lyser
rött.
När laddningsnivån är 3,5 % eller, beroende på bil, cirka 5 % visas räckvidden inte
längre. Motorns prestanda minskar gradvis och bilen stannar till slut helt STARTHJÄLP.
Instrumentpanel B
Den tänds när förardörren öppnas. När vissa indikeringar tänds visas även ett meddelande.
När vissa indikeringar tänds visas även ett meddelande.
Du kan anpassa din instrumentpanel vad gäller innehåll och färger, beroende på bil.
För mer information, se utrustningens instruktionsbok.

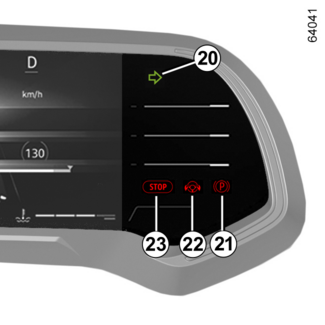

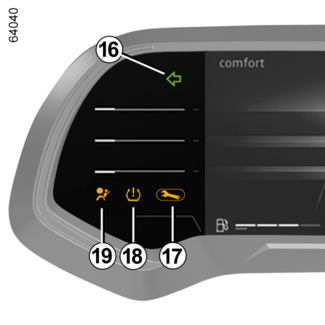

Körriktningsvisare 16 och 20
Indikering 17
Varningsindikering för lite luft i däcken 18
Varningsindikering för airbag 19
Varningsindikering för elektrisk parkeringsbroms 21
Varningsindikering för detektering av "släppt ratt" 22
Varningsindikering för omedelbart stopp 23

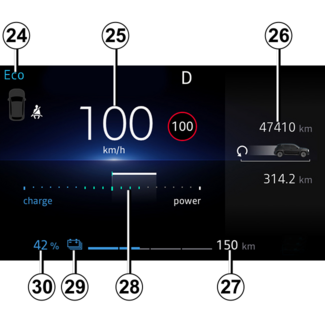

Valt körläge 24
Hastighetsmätare 25
Beroende på vilken stil som valts varierar displayen.
Färddator / multimediainformation 26

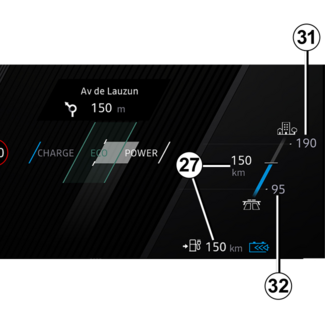

Beräknad räckvidd 27
Den uppskattade räckvidden i realtid beräknas enligt olika faktorer såsom användningsförhållanden,
utrustning, körstil, väderförhållanden etc.
Beräkningen baseras på de senaste körda kilometrarna. Det korrigeras automatiskt under
din resa om faktorerna ändras (typ av väg, körstil etc.).
För att förstå din uppskattade räckvidd kan du dessutom hänvisa till indikatorerna 31 och 32. Beroende på drivbatteriets laddningsnivå:
- indikator 31: "hög" beräknad räckvidd beräknas enligt optimala körförhållanden (t.ex. körning på A-vägar eller motortrafikleder i varmt väder med liten användning av AC);
- indikator 32: "låg" beräknad räckvidd enligt ogynnsamma körförhållanden (t.ex. körning på motorväg i kallt väder eller i en trafikstockning vid intensiv användning av värmesystemet).
Optimera räckvidden .
Mätare laddningnivå 28
Reservgräns
När drivbatteriets laddning når cirka 7 % eller, beroende på bil, ungefär 12 %, börjar
mätaren och kontrollampan 29 lysa gult och en ljudsignal hörs.
lysa gult och en ljudsignal hörs.
Optimera räckvidden .
Gräns för omedelbart stopp
När laddningsnivån når cirka 4 % eller, beroende på bil, cirka 6 %, hörs ett pip igen
och mätaren lyser rött eller, beroende på bil, 30 sekunder efter att mätaren lyser
rött.
När laddningsnivån är 3,5 % eller, beroende på bil, cirka 5 % visas räckvidden inte
längre. Motorns prestanda minskar gradvis och bilen stannar till slut helt STARTHJÄLP.
Drivbatteriets laddningsnivå 30
Instrumentpanel i miles
(kan ändras till km/h)

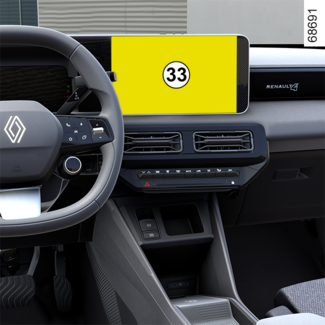

När bilen står stilla och motorn är igång: på multimediaskärmen 33 väljer du "Fordon"-världen, trycker på "Inställningar"-menyn, "System" och sedan "Enheter".
Välj mellan km/h och mph.
Hastighetsmätaren och viss avståndsinformation som visas på instrumentpanelen omvandlas.
Om du vill återgå till föregående läge, gör om samma moment.
Obs! Färddatorn återgår automatiskt till den ursprungliga enheten efter ett batteriavbrott.
För mer information, se multimediasystemets instruktionsbok.
Rådet
För att använda vissa körhjälpsfunktioner är det nödvändigt att ändra måttenheten
på instrumentpanelen så att du får rätt information när du kör i ett land där hastighetsenheterna
skiljer sig från de som är angivna standard för din bil.
VARNING
Av säkerhetsskäl ska du göra inställningarna när bilen står stilla.
