Ventilationsmunstycken: luftutgångar

  • 1
  • 2
  • 3
  • 4
  • 5

Ventilationsmunstycken: luftutgångar

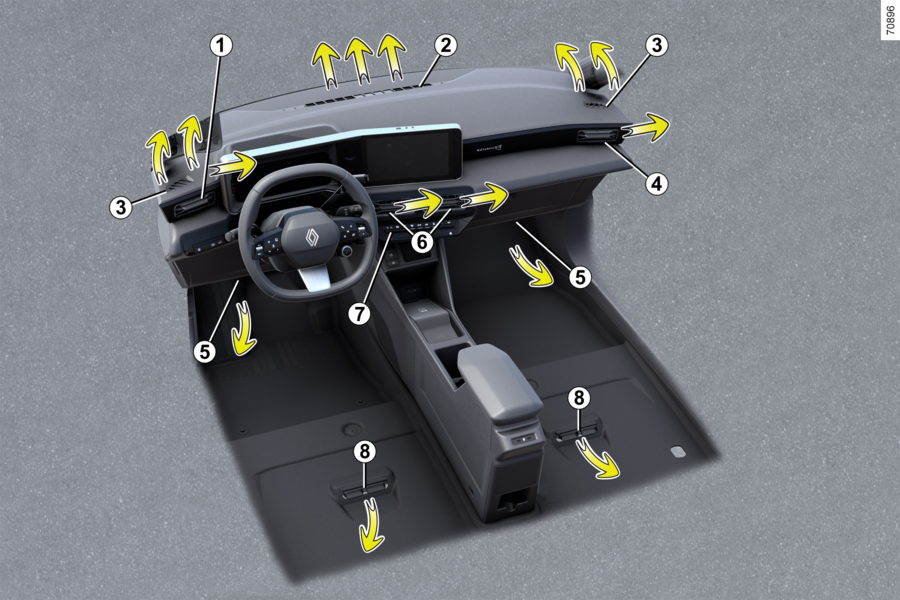

Luftutlopp

1.
Ventilationsmunstycken på förarplatsen.
2.
Defrostermunstycke för vindruta.
3.
Defrostermunstycke för sidoruta.
4.
Ventilationsmunstycken för passagerare.
5.
Golvmunstycken fram.
6.
Mittre ventilationsmunstycken
7.
Manöverpanel
8.
Golvmunstycken bak.

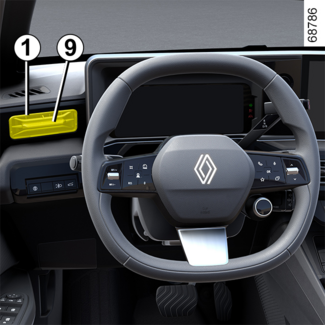

Ventilationsmunstycke 1 på förarplatsen

Riktning
För att styra luftflödet vrider du på ventilationsmunstycket 1 med hjälp av reglaget 9.
För att stänga: flytta reglaget 9 bort från ratten förbi spärrläget.
För att öppna: flytta reglaget 9 mot ratten.

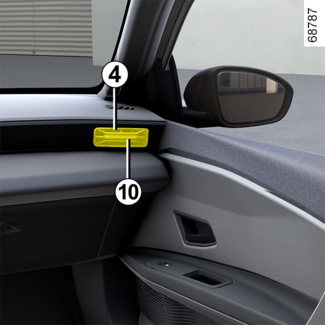

Ventilationsmunstycke 4 för passagerare

Riktning
För att styra luftflödet vrider du på ventilationsmunstycket 4 med hjälp av reglaget 10.
Stänga: rikta reglaget 10 mot frontpanelens utsida, förbi spärrläget.
Öppna: flytta reglaget 10 mot frontpanelens insida.

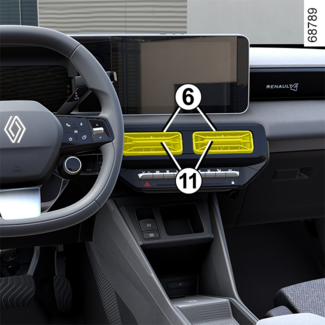

Mittre ventilationsmunstycken 6

Riktning
För att styra luftflödet vrider du på ventilationsmunstyckena 6 med hjälp av reglagen 11.
Stäng: flytta reglaget 11 mot frontpanelens insida.
Öppna: flytta reglaget 11 mot frontpanelens utsida, förbi spärrläget.
Rådet
Fäst inga föremål på ventilationsmunstyckena (t.ex. telefonfäste).
Risk för skada.

Inställning av luftflöde

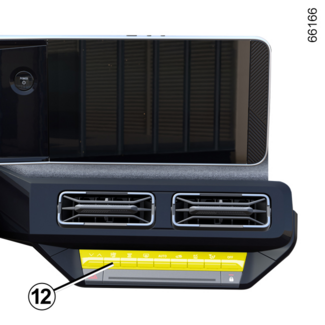

Om du vill reglera luftflödet från ventilationsmunstyckena 1, 4 och 6 trycker du på eller drar upp reglaget 12 till önskad nivå.
För att avlägsna dålig lukt i bilen, använd endast de system som är avsedda att avhjälpa detta. Kontakta en märkesrepresentant.
VARNING
För inte in något i bilens ventilationssystem (t.ex. vid dålig lukt).
Risk för skador eller brand.
